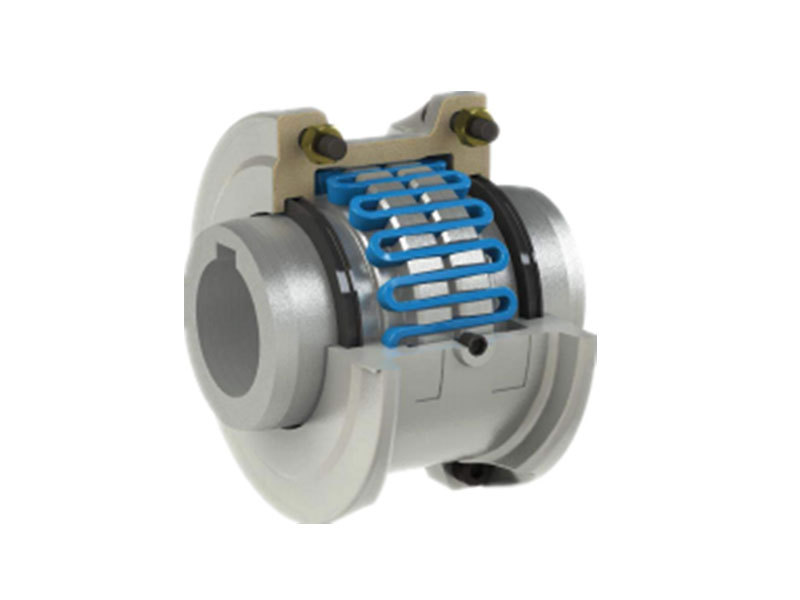

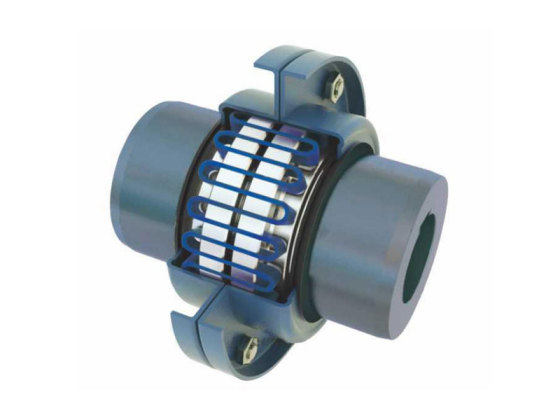

水平安装型蛇簧联轴器

典型应用

KUDOSWORLD水平安装型蛇簧联轴器主要用于冲击载荷较大的传动轴系、破碎机、皮带机、减速机、电厂球磨机、矿用绞车、气泵等曲柄往复运动、冶金、矿山等起重机械。

水平安装型蛇簧联轴器提供从 SH20 到 SH260 的 25 种尺寸

安装说明

1. 清洁金属部件，需要将轮毂安装在轴上，表面涂有油脂。然后在密封圈上轻轻涂抹一层润滑脂。

2. 清洁金属部件，需要将轮毂安装在轴上，表面涂有油脂。然后在密封圈上轻轻涂抹一层润滑脂。

3. 用尺子平行圆周调整误差为90 用千分尺调整轴误差更准确。这些尺寸在联轴器安装的允许范围内。

4. 安装蛇簧前将润滑脂填满轴毂间距和凹槽。轻轻地把弹簧扣入联轴器轴毂的牙槽内，用软木棰敲入。当弹簧是由两端或多段组成时，安装时要让所有的断口端都朝同一个方向，这将可以保证弹簧跟半外壳上的止转块正确接触。

5. 用尽可能多的润滑剂填充蛇形弹簧之间和周围的任何空隙。擦去多余的润滑脂，使剩余的润滑脂与蛇形弹簧顶部齐平。将轮毂密封定位到与阀盖上的沟槽对齐。将垫圈定位在下盖半法兰上，将两个罩壳组装在一起，使匹配标记位于同一侧面。如果轴不是水平的，或如果联轴器是垂直使用，使罩壳匹配标志处于在高的一边。尽可能地将垫圈推入密封装置中，拧紧紧固件。拧紧紧固件拧紧时应确保垫圈不移动位置。

6. 安装后，壳体两半对应的匹配标记应在同一侧。安装完毕后再检查一次。在联轴器正式工作之前，确保所有部件都安装正确。联轴器与设备轴紧密连接，油塞安装在注油孔内。

***勿让沙尘、煤粉等异物进入槽内，否则会使齿槽迅速磨损，以至于联轴器过快报废。

润滑与处理

• 润滑脂润滑：将蛇簧与半联轴节组装后涂润滑脂，再组装罩壳且通过注油口加润滑脂。

• 润滑脂的补充及更换：每个月或者运转240~250小时后加一次油；每三个月或者使用4000小时后将联轴器完全拆卸，将已变质的润滑脂更换补充。

• 润滑脂的选择：润滑脂的使用温度为-17º~70ºC，需要选择符合运转条件与工作环境的润滑脂。

• 润滑脂推荐
